Визуальная презентация проекта, за который ответственны архитекторы, должна эффективно связывать и помогать анализировать организацию материальной стороны проекта. Этот важный творческий процесс позволяет участникам эффективно выявлять и даже изменять ключевые аспекты и компоненты здания на всех этапах его создания.

Из-за проблем, связанных с выбором материалов и другими практическими вопросами, разработка того, что именно будет построено, как правило, откладывается до конца процесса проектирования. Однако подлинное понимание незначительных, но бесценных деталей является одним из наиболее интересных и важных аспектов наилучших архитектурных проектов.

В нашем рейтинге наиболее выдающихся последних примеров представлений деталей и конструкций мы собрали серию из 10 чертежей, отмечающих разные стили и подходы.

1. Набросок от руки
Когда речь заходит о материалах и деталях, необходимо понять взаимосвязь между конструктивными элементами проекта как в плане их соответствия деталям, так и в плане размещения в пространстве.

2. Детали конструкции
Наглядное понимание того, как будут встречаться два разных структурных элемента, четко свидетельствует о том, какие задачи в области проектирования должны будут решены. Во многих случаях конечная эстетика работы является результатом изображения этого участка проекта в увеличенном масштабе, что позволяет подробно рассмотреть все важные, но малозаметные детали этого места.

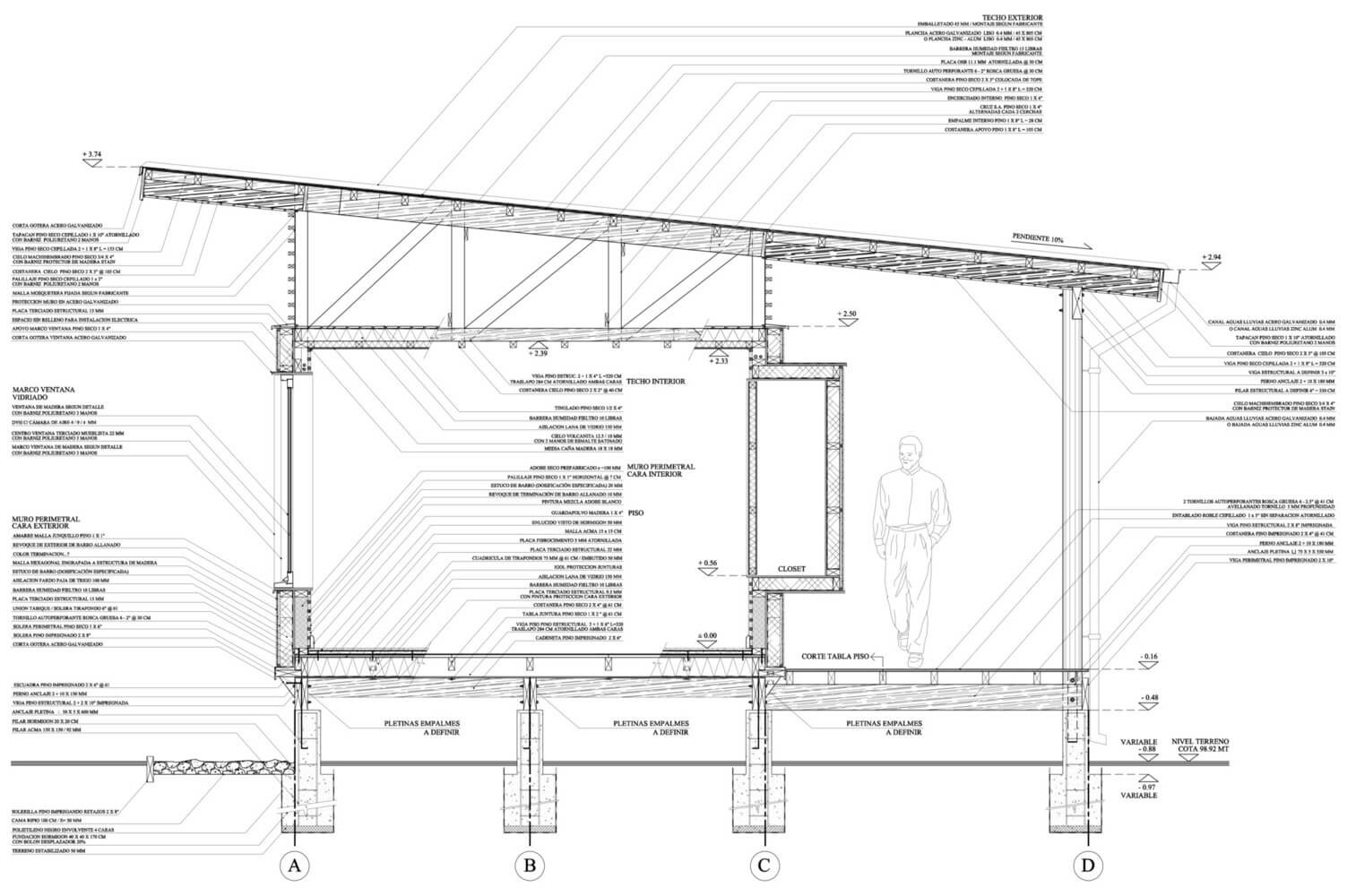

3. Объединение секций
Понимание, анализ и взаимосвязь материального поведения архитектурного проекта во всей его полноте является важным шагом для предотвращения серьезных проблем – с изоляцией архитектурных элементов или даже несовпадением соединений.

4. 3D-схема
Вне зависимости от того, нужно ли вам определить взаимосвязи между конструктивными деталями проекта или вам нужно изучить его производительность, трехмерная модель позволяет получить более четкое пространственное понимание материальных компонентов, обеспечивает четкую и точную визуализацию.

5. Изображение в перспективе
Для понимания аспектов строительства, наряду с другими типами информации важно и интересно визуализировать взаимоотношения, которые должны происходить между пространствами, таким образом получив представление о финальной пространственной атмосфере.

6. Модель строения
Другим возможным подходом к реализации строительства является разработка моделей — процесс, который помогает сосредоточиться на ключевых элементах – эффективности структурной системы.

Перевод этой статьи: http://www.archdaily.com/874474/10-exemplary-ways-to-represent-architectonic-construction-details

Перевод статьи выполнил Вячеслав Гринчук / © Конструкторское Бюро Русский Стиль

•
•
•
•
•
•
•
•
•
•
•
