В этом расширении для дома Анны Лю и Майка Тонкина, являющемся одновременно студией и дополнительным жилым пространством, преобладают органические формы.

Некоторые архитекторы современности, по крайней мере в Лондоне, могли бы описать их работу как «органическая архитектура». В своих ранних работах Фрэнк Ллойд Райт говорил иногда, что работает в гармонии с природой, иногда он даже говорил, что его работы – это биоморфные повторения естественных форм. Он создал идеологию, которая так и не была воплощена в полной мере. Она была почти немедленно забыта и никогда не была достаточно развита, слившись с более общими идеями контекстуальности и уступив место «зелёной» архитектуре и популярным в то время теориям философов, таких как Тимоти Мортон, чья экологическая критика охватывала всю концепцию разделения между человечеством и природой.

Тонкин и Лю, возможно, как раз и являются одними из немногих представителей таких архитекторов; их фирма беззастенчиво эксплуатирует идею о том, что архитектурные объекты и места их расположения должны формировать единую композицию, основывающуюся на природном мире. Принципы, используемые ими в дизайне, гласят: «Опирайся на уроки, полученные от природы». По иронии судьбы, директор компании Анна Лю является поклонницей исландского музыканта и экологической активистки Бьорк, работавшей в сотрудничестве с Мортоном в 2015 году. Последний завершённый Тонкин и Лю дом, расположенный в Дувре, Несс-Пойнт, и охарактеризованный как «выросший из земли, на которой он расположен», представляет собой серию пространств, «созданных как путешествие, притягивающее виды окружающих ландшафтов в дом». Фрэнк Ллойд Райт, возможно, был бы доволен, хотя послужной список работ фирмы можно назвать серией естественных, метеорологических и экологических проектов, не просто концептуально ориентированных на природу, но в буквальном смысле делающих её центральной частью дизайна.

«Дом солнца и дождя» представляет собой смесь самых смелых экспериментов в публичном искусстве и малых архитектурных формах, своего рода экспериментальную и своеобразную пристройку к дому, которую вы только можете представить, появившуюся в садике вашего заднего дворика. Это проект расширения дома-офиса Майка Тонкина и Анны Лю, находившегося в разработке 12 лет. Описанное как «хорошее место для нахождения в плохой день», это строение воплощает в жизнь некоторые исследования Мортона в плане двойственности внутреннего и наружного пространства — если на улице идет дождь, чаще всего вы предпочтете остаться под крышей, но в этом доме вы сможете насладиться дождём, находясь в подобии замкнутого пространства, архитектурно создающего своего рода связь с природой. Это стало возможным благодаря наиболее эксцентричному элементу проекта (который предполагает наличие у человека чувства юмора): водосточные трубы, обычно проходящие вниз по боковой стороне террасы дома, здесь повернуты под острым углом и простираются вдоль изогнутой линии крыши пристройки подобно трассе «американских горок», слегка возвышаясь перед тем, как резко опуститься вниз. В конце водосточной трубы находится одна из ключевых точек всего проекта: неглубокий бассейн, питающийся за счёт скапливающейся дождевой воды. Этот резервуар подсвечивается в вечерние часы закатанными лучами, а ночью лазерной подсветкой, позволяющей любоваться дождевыми каплями, разбивающимися о водную гладь.

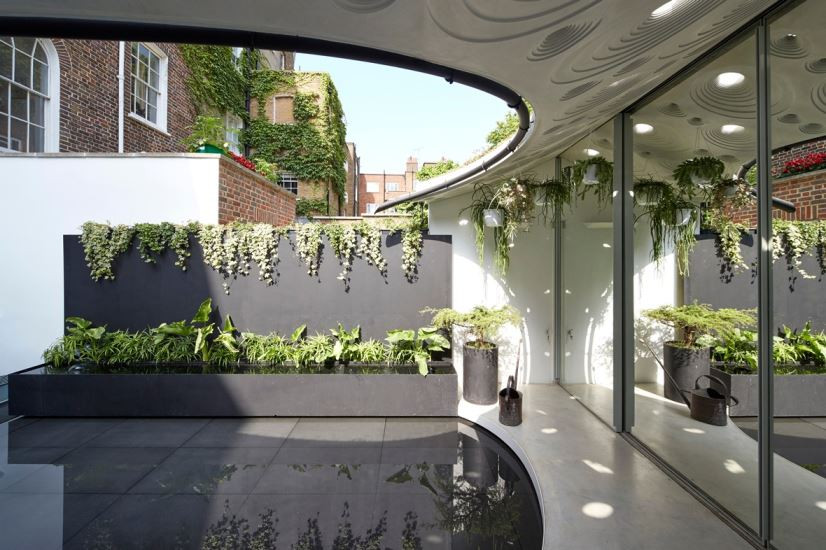

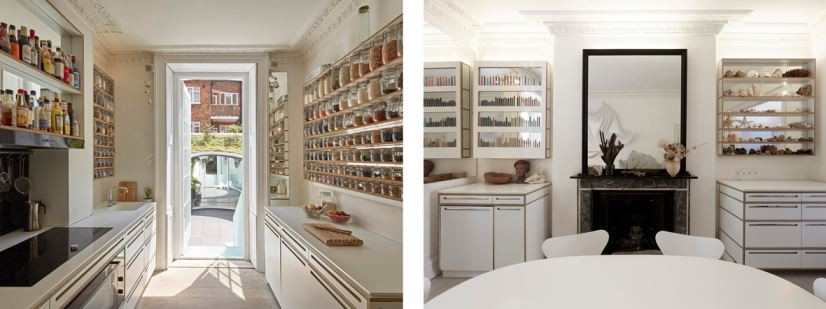

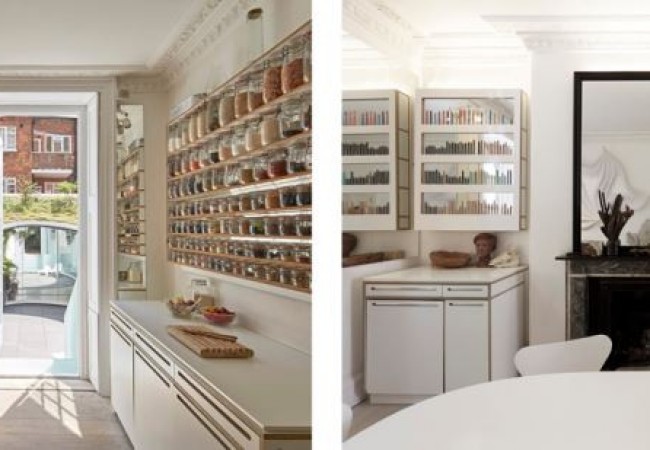

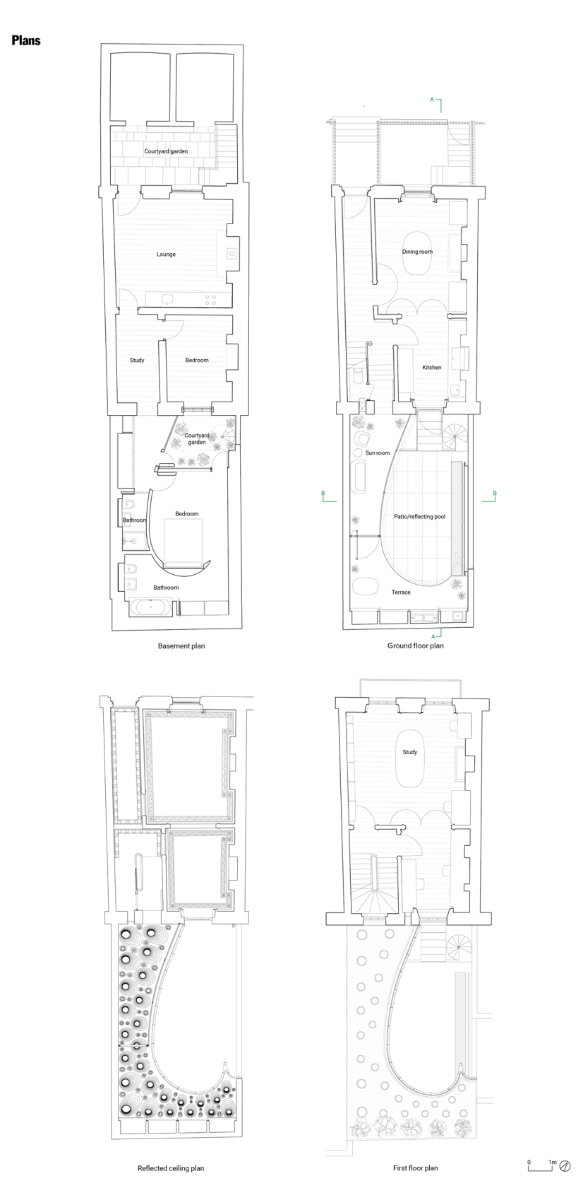

Этот бассейн занимает центральную часть бывшего пространства узкого заднего садика, он окружён широкой, словно «парящей» пешеходной дорожкой, частично замкнутой у точки встречи с домом и открывающейся по направлению к задней части сада. Здесь находится совокупность из сарайчика для хранения садового инвентаря, барбекю и мастерской, скрытых за зеркальной потайной стеной. Для постройки было организовано две новых оси: одна проходит вдоль окна столовой перед домом, через кухню и далее к новой стеклянной лестнице, спускающейся к бассейну; другая более скромная и направлена в сторону, где дом встречается с новым застекленным коридором. Прямо за дверью, закрывающей это пространство, находится маленький столик, предназначенный для дружеских встреч и посиделок в саду. Зеркала в оригинальном доме отражают зелень сада и пристройку, ещё сильнее стирая границу между определением внутреннего и внешнего.

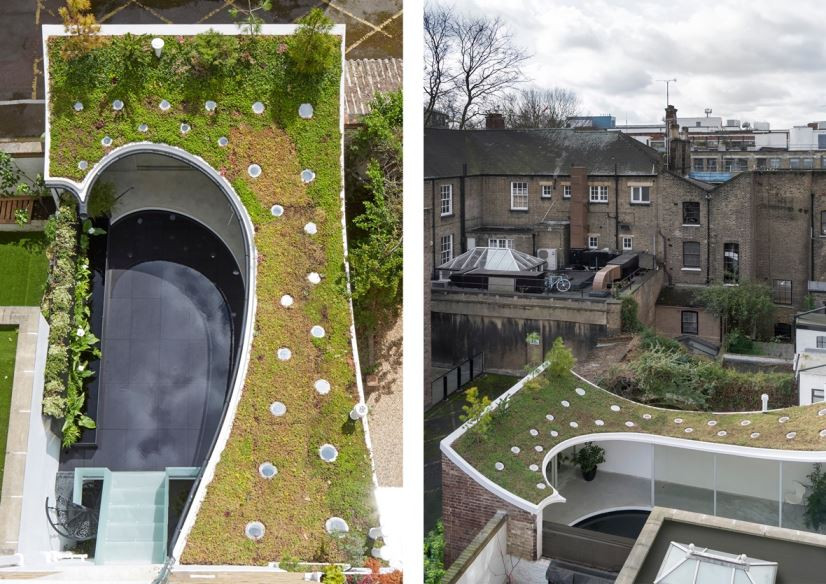

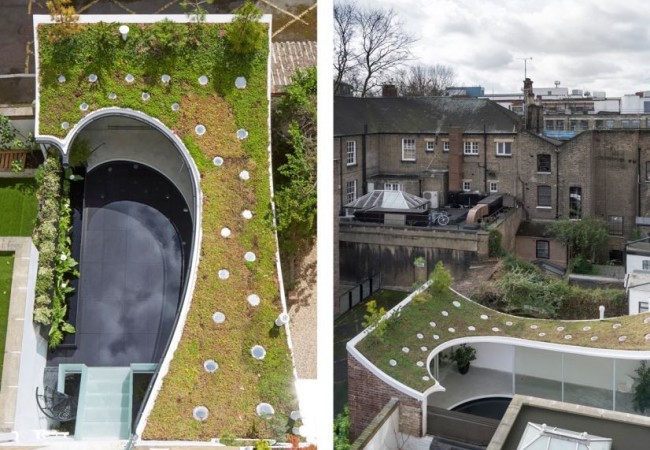

Крыша, состоящая из слоёв клееной и пробитой гвоздями шестимиллиметровой фанеры, огибает сад, а также имеет волнообразный рельеф с лёгким понижением в середине, интервалом в 10 метров. Это позволяет создать четкие ступенчатые кессоны (кессоны — архитектурный элемент крыши и потолка, представляющий собой ступенчатую вогнутую пирамиду – прим. переводчика), напоминающие круги от дождевых капель на поверхности бассейна. Фанерная структура была построена студентами из трёх архитектурных школ, а на ее вершине расположилась «зеленая крыша» с очитками, перемежающаяся маленькими застекленными отверстиями, выровненными относительно кессонов. Благодаря этому сверху из окон дома открывается впечатляющее зрелище, на которое намекают вьющиеся растения, обрамляющие бассейн.

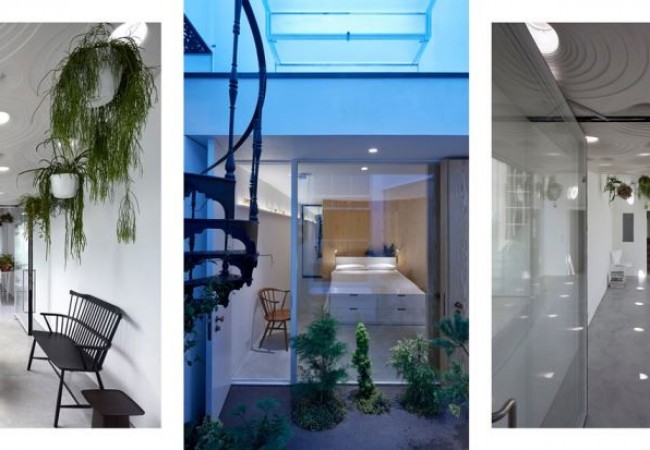

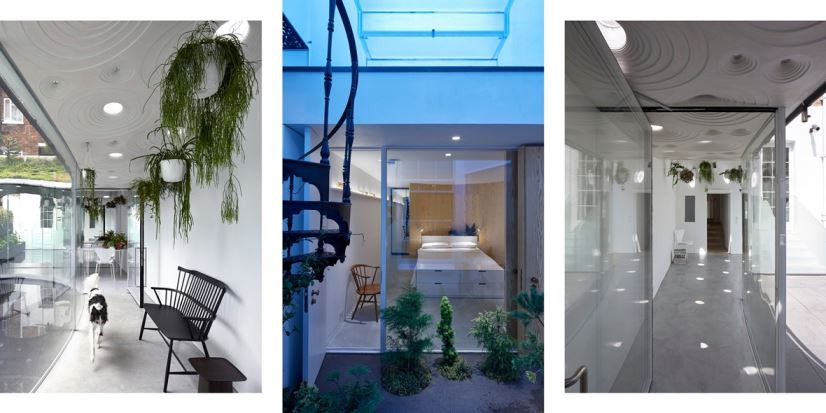

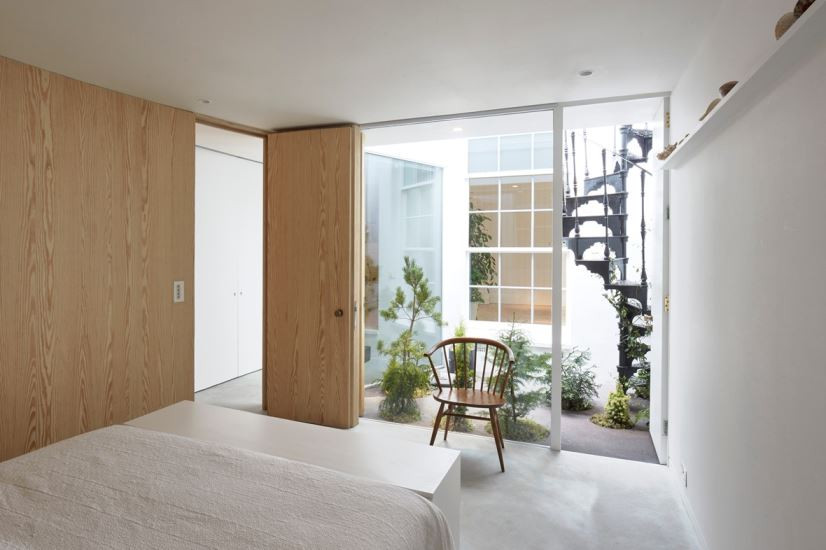

Рядом с лестницей из стекла, обработанного пескоструйным методом, располагается новая, тонкая спиральная лестница, ведущая вниз в подвал пристройки, в котором расположены спальня и две ванных комнаты. Это пространство, спроектированное таким образом, чтобы быть независимой жилой зоной, освещается новым небольшим световым колодцем, на который выходит стеклянная стена новой спальни, кровать в которой расположена напротив яркой деревянной стены, отражающей изгиб линии крыши пристройки. Дизайн этого места несколько отходит от ретрофутуризма сада в пользу более уютного и теплого интерьера, в котором Тонкин и Лю демонстрируют способность лёгкой смены подхода к пространству.

Хотя пристройка может выглядеть несколько бесполезной и слегка старомодной, ничего из этого не отвлекает от удовольствия и веселья, смягчающих чересчур официальный характер террасы некоторыми яркими примерами детализации и творчества. В этом пространстве нет каких-то хитростей или затейливых завитушек, делающих его более нарядным — они, конечно же, забавны, но представляют опасность тем, что могут перевести на себя внимание от более фундаментальных деталей, таких как осевое расположение, внешний вид и освещение, требующих строгого подхода.

Точка зрения архитекторов

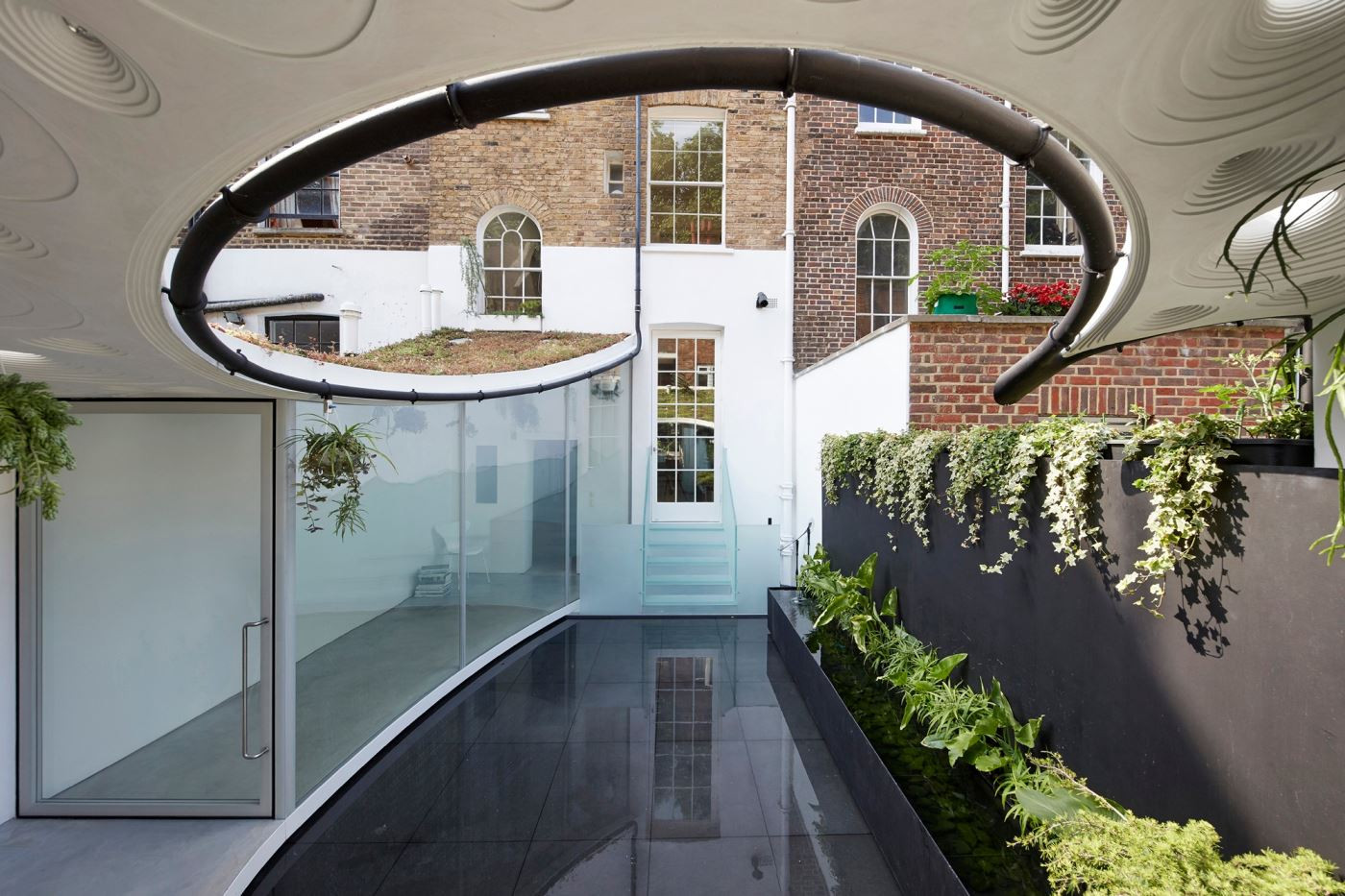

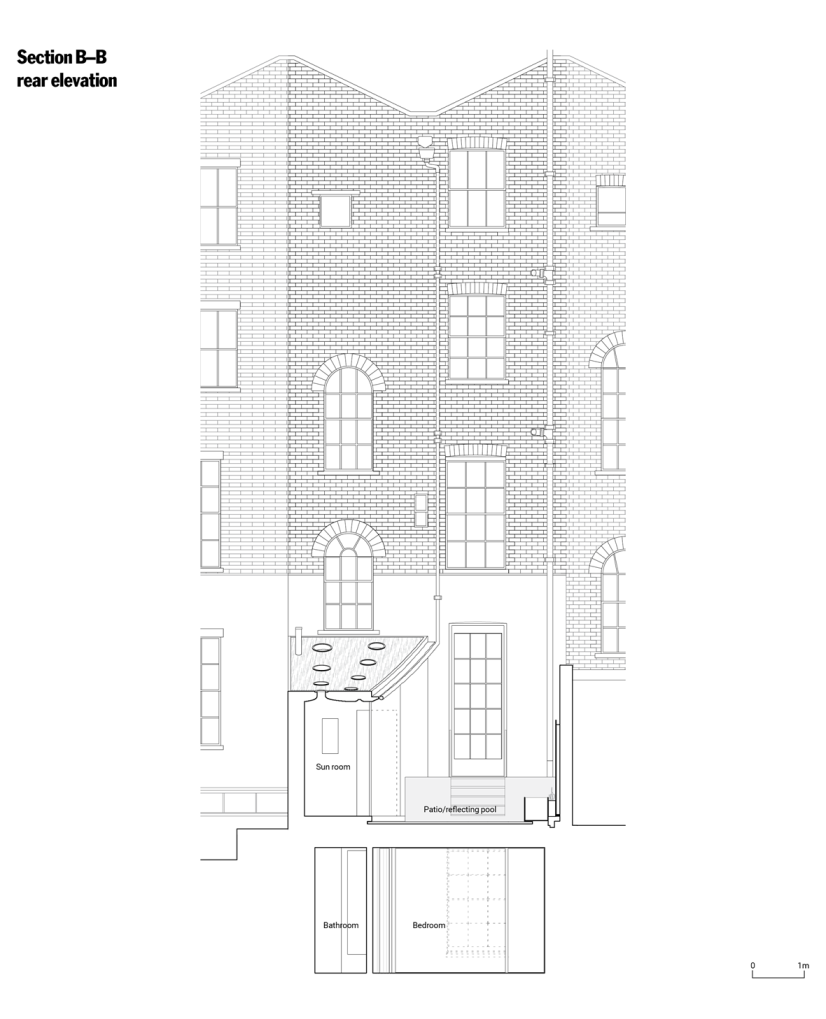

Пристройка пересматривает заднюю часть террасы, усиливая характеристики, найденные в ее сущности. Периметровые стены старого двора поддерживают новую фанерную крышу с кессонами, изогнутую таким образом, чтобы максимально осветить новый переосмысленный сад. Труба вдоль края крыши собирает дождевую воду в резервуар, при заполнении превращающий патио в ландшафтный бассейн. Оживляемая солнцем и дождем, пристройка является местом, в котором можно наслаждаться сменой времен года и погодных явлений. Она стала прекрасным местом, где можно провести ненастный день.

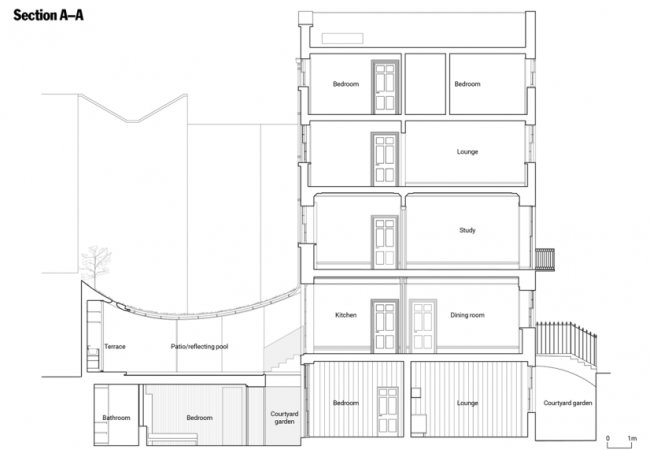

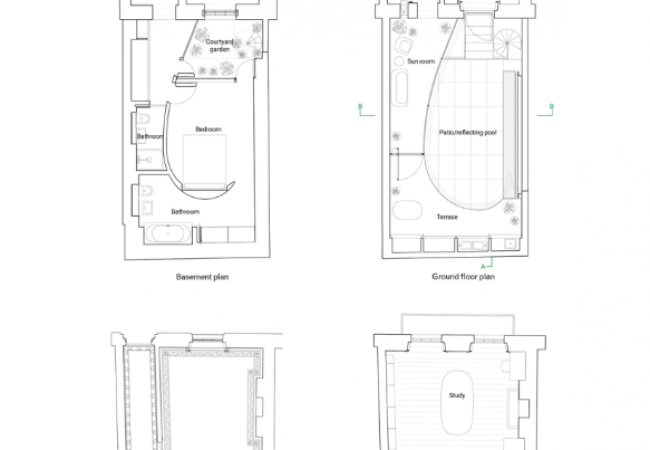

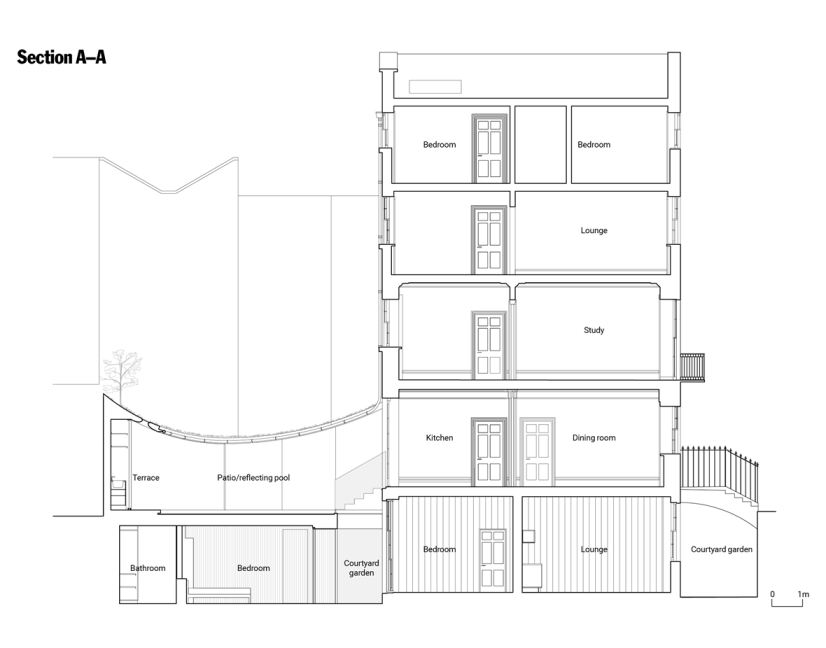

Эта пристройка совмещает в себе прозаичные и поэтические аспекты повседневной и рабочей жизни. Комната под крышей в саду предлагает жилое пространство для жителей дома и место встречи для коллег по работе. Зеркальные стены в крытом пространстве под открытым воздухом скрывают мастерскую, зону приготовления пищи, сарайчик для хранения инструментов, склад и емкость для высадки небольших деревьев, растущих на «зелёной крыше» над домом. Находящийся под патио подвал пристройки вмещает в себя спальню, две ванные комнаты и увеличенный световой колодец, под которым высажены комнатные растения.

Этот проект демонстрирует существенные инновации в сфере инженерных работ с древесиной и стеклом, так же как и в рамках пространственного программирования жилых и рабочих зон и переосмысления традиционного сада. Выступая одновременно в роли дизайнера и главного подрядчика, мы собрали воедино разнообразную команду, а поскольку мы поощряли практику совместных усилий, мы были уверены, что этот амбициозный проект сможет быть успешным даже в рамках скромного бюджета.

Марк Тонкин, директор компании Тонкин и Лю

Точка зрения инженеров

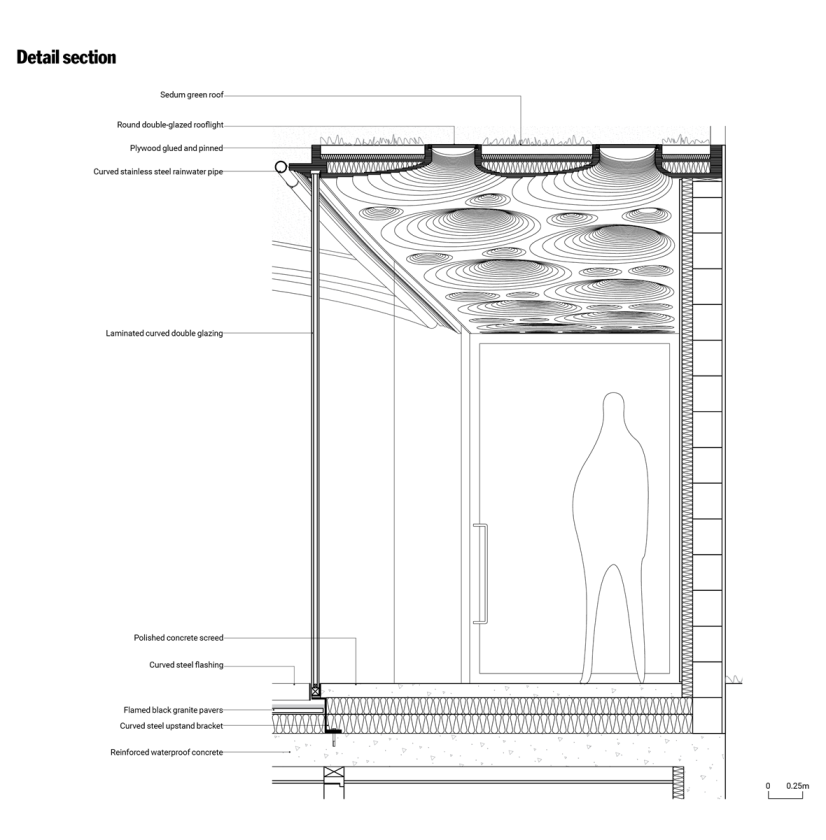

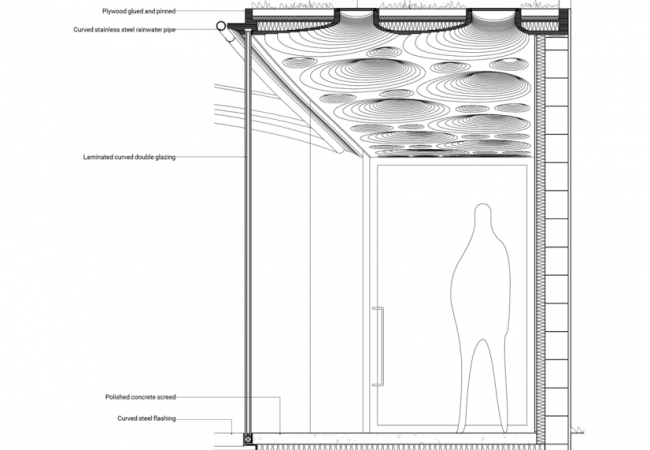

Крыша задней части пристройки является инновационной структурой, демонстрирующей необычное использование фанеры. Слои клееной и пробитой гвоздями шестимиллиметровой фанеры благодаря изоляционным материалам и пропитке, повышающей стрессоустойчивость древесины, формируют панели толщиной в 11 сантиметров и длиной 10 метров. Из этих панелей по дизайнерским лекалам вырезаны детали, из которых составлена вся крыша. Круглые кессоны образуют катеноиды (катеноид – поверхность, образованная вращением цепной линии – прим. переводчика), связывающие верхние и нижнее слои крыши, каждый из которых состоит из многочисленных слоев фанеры. Разделение крыши на два слоя повышает структурную глубину и образует воздушные полости внутри крыши, добавляющие ей теплоизоляции. Кессоны расположены по периметру, образуют органичный решетчатый настил, отвечающий силам, воздействующим на структуру.

Стеклянная лестница демонстрирует другой пример исследований и инноваций, использованных в рамках проекта. Разработанная в сотрудничестве с ведущим инженером по стеклянным элементам Тимом МакФарлайном, она использует стекло как материал на границах его возможностей. Лестница связывает кухню с новым садом, проходя над пространством, но не заслоняя его от солнечного дневного света. Каждая ступенька, образованная тремя слоями ламинированного стекла, укреплена «лепестками» из нержавеющей стали, встроенными в ламинирование. Особая геометрия этих «лепестков» невероятным образом укрепляет конструкцию, несмотря на крошечный, двенадцатимиллиметровый размер этих деталей. Пескоструйная обработка стекла скрывает соединительные элементы и позволяет по-особенному отражать свет, чаруя и услаждая взгляд человека, поднимающегося по лестнице.

Мервин Родригес, директор фирмы Rodrigues Associates

Особенности работы над проектом

Дизайн, отправной точкой которого послужила прототипическая крыша, создает тонкую и невесомую конструкцию, в которой структура, формы и украшения соединяются вместе. Изучая уроки природы, включая структуру поверхности морских раковин и геометрию костей птичьих крыльев, мы разработали стрессоустойчивый дизайн панелей для нашей крыши, созданных из слоев ламинированной фанеры. Верхние и нижние панели крыши соединяются круглыми кессонами, повышающими структурную глубину и образующими воздушные мешки внутри крыши. Их геометрия была тщательно протестирована на физических и цифровых моделях, с помощью структурного анализа в процессе строительства, что позволило создать органичный решетчатый настил. Наверху каждого кессона располагается круглое смотровое окно из двойного стекла. Каждое стекло заключено в алюминиевое кольцо, механически зафиксированное наверху кессона и выступающее в роли теплоотвода для жидкокристаллической подсветки каждого стекла. Жидкий пластик, наложенный методом холодной сварки на стыки между стеклом и фанерой, формирует бесшовную водонепроницаемую мембрану.

• Детали проекта:
• Начало работы на участке: май 2016
• Завершение работ: апрель 2017
• Полезная площадь пола: 80 м²
• Стоимость строительства: £245000 (₽19109167)
• Стоимость за м²: £3,060 (₽238721)
• Архитекторы: Тонкин и Лю
• Заказчики: Майк Тонкин и Анна Лю
• Инженер-строитель: Rodrigues Associates, Тим МакФарлайн (стеклянная лестница)
• Менеджеры проекта: Тонкин и Лю
• Координатор строительного дизайна и менеджмента: Тонкин и Лю
• Утверждённый строительный инспектор: Shore Engineering
• Главные подрядчики: Camden Carpenters, Джим Мастил (подрядчик по работам с фанерной крышей), AY Construction (подрядчик по работе с подвалом)
• Программное обеспечение систем автоматического проектирования: Vectorworks, Rhino, Grasshopper
• Перевод этой статьи: https://www.architectsjournal.co.uk/buildings/building-study-tonkin-lius-sun-rain-rooms

Перевод статьи выполнил Вячеслав Гринчук / © Конструкторское Бюро Русский Стиль

•
•
•
•
•
•
•
•
•
•
•
