«Признаться честно, я просто отверг профессию архитектора потому, что она не отвечает стоящим передо мной задачам. И тогда я придумал новое понятие «биотектура» и использую его. Так что, я бы назвал себя скорее «биотектором».

Майкл Рейнольдс – архитектор-бунтарь, защитник окружающей среды и просто мечтатель. Уже много лет он бросает вызов архитектурному истеблишменту и строит «внесетевые дома», которые почти не требуют энергии при строительстве и не выбрасывают парниковых газов. Рейнольдс назвал их «Земными кораблями» (Earthship).

Концепция

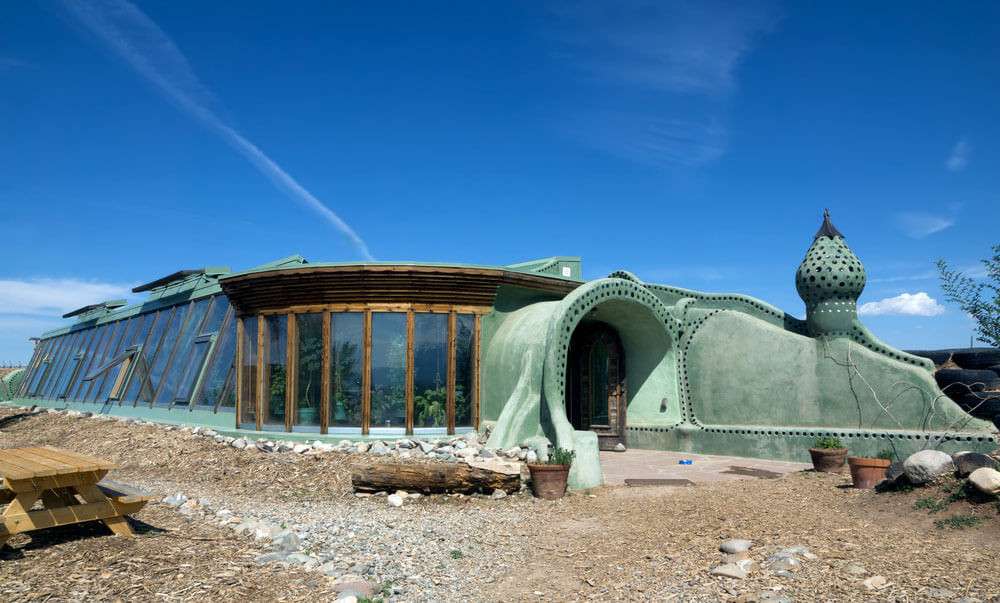

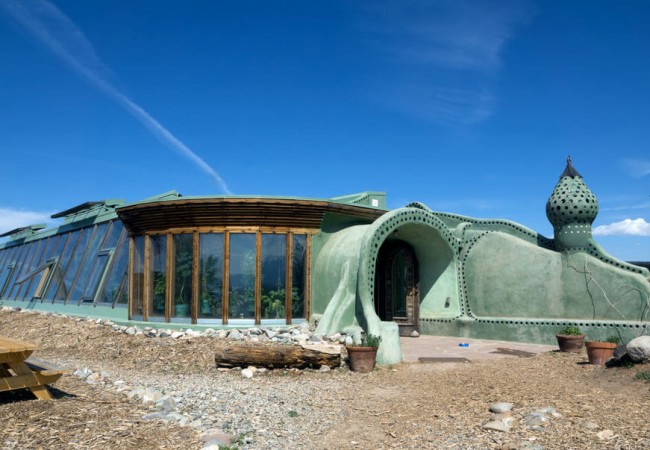

Земной Корабль – это энергоэффективное автономное сооружение, которое не требует подключения к ТЭЦ и одновременно помогает избавиться от множества проблем и расходов, связанных с эксплуатацией: нет счетов за коммунальные услуги, электричество и воду. А благодаря использованию альтернативных строительных материалов затраты на постройку сокращаются. Проект настолько прост в реализации, что практически каждый сможет построить подобный дом.

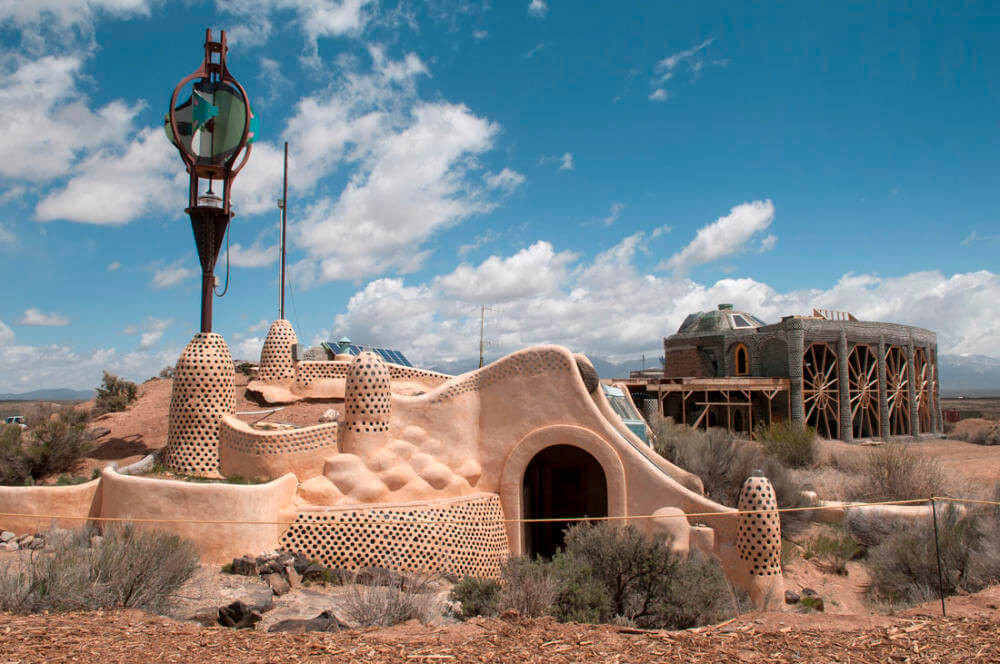

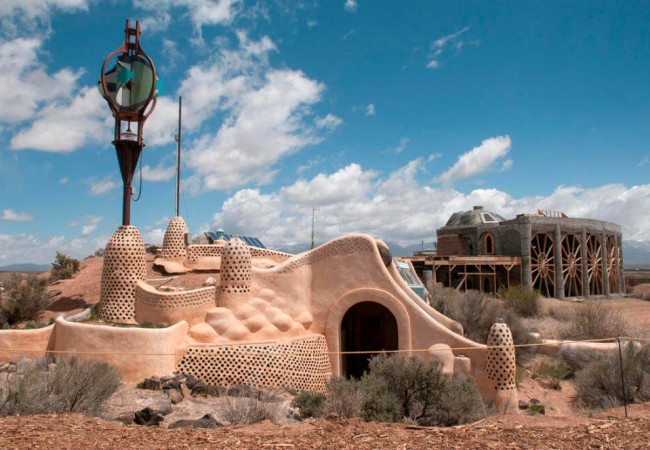

С 1969 года, будучи ещё архитектором, Майкл Рейнольдс начал экспериментировать с автономными постройками в штате Нью-Мексико на юге США. Во время энергетического кризиса 1970-х годов Рейнольдс придумал идею создания экологически чистых домов. Борец с мусором и токсичными отходами, Рейнольдс создал дом-корабль из мусора: картонных коробок, алюминиевых банок, старых автомобильных покрышек, стеклянных и пластиковых бутылок. Проекты были использованы во всем мире, и было построено около 3000 Кораблей. Большинство из них расположено в Соединенных Штатах.  В зданиях Рейнольдса используются ветровые турбины, солнечные батареи и генераторы биодизеля для выработки энергии для отопления и охлаждения.

Разработкой планов занимается лично Майкл Рейнольдс со своей командой. Построить корабль в состоянии даже человек без специального образования.

Водоснабжение

Дом сам обеспечивает своих жильцов водой. Крыши, построенные с уклоном, служат водостоками и направляют потоки в цистерны, где вода отстаивается и фильтруется пятиступенчатой системой фильтров. Затем она распределяется по всему дому для бытового использования и питья.

Нужно заметить, что в Земном Корабле бытовую химию придётся заменить на более натуральные средства для чистки и мытья. Вода из стоков ванны и раковин не выливается в канализацию, а идет на полив растений в теплице и для смыва в туалете, а потом в наружный отсек для полива несъедобных растений. Круговорот воды поддерживается насосами, которые подключены к изолированной солнечной панели. Другая изолированная панель обслуживает нагреватель для растапливания снега на крыше. Даже зимой вы сможете получать воду из природного источника.

Отопление

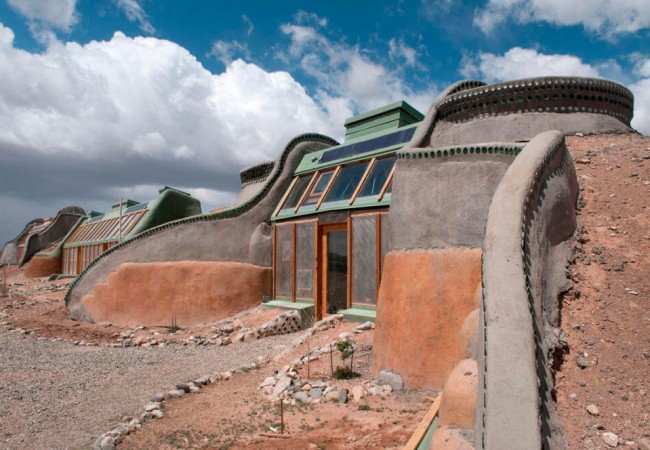

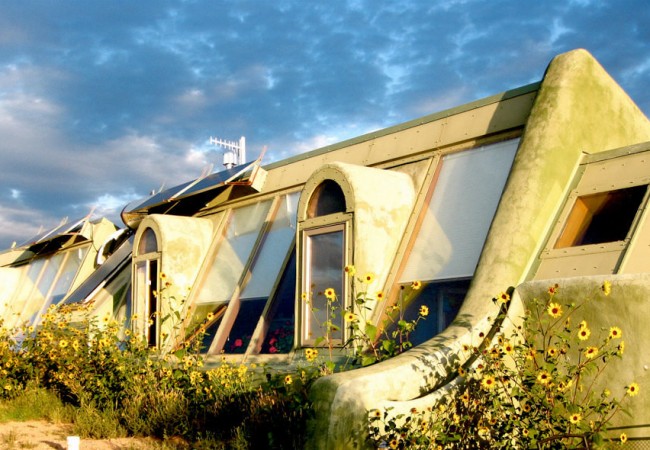

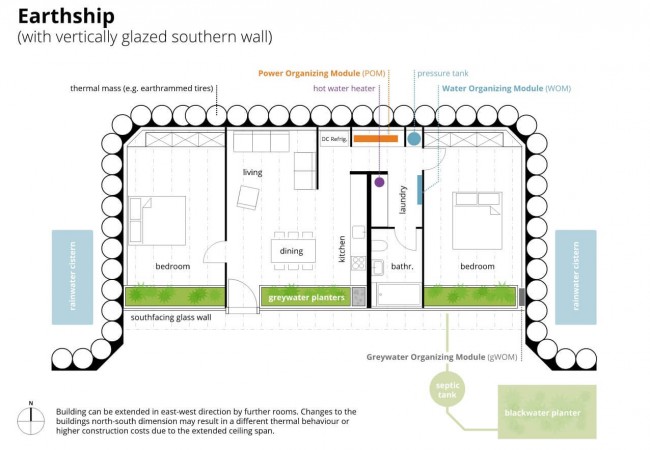

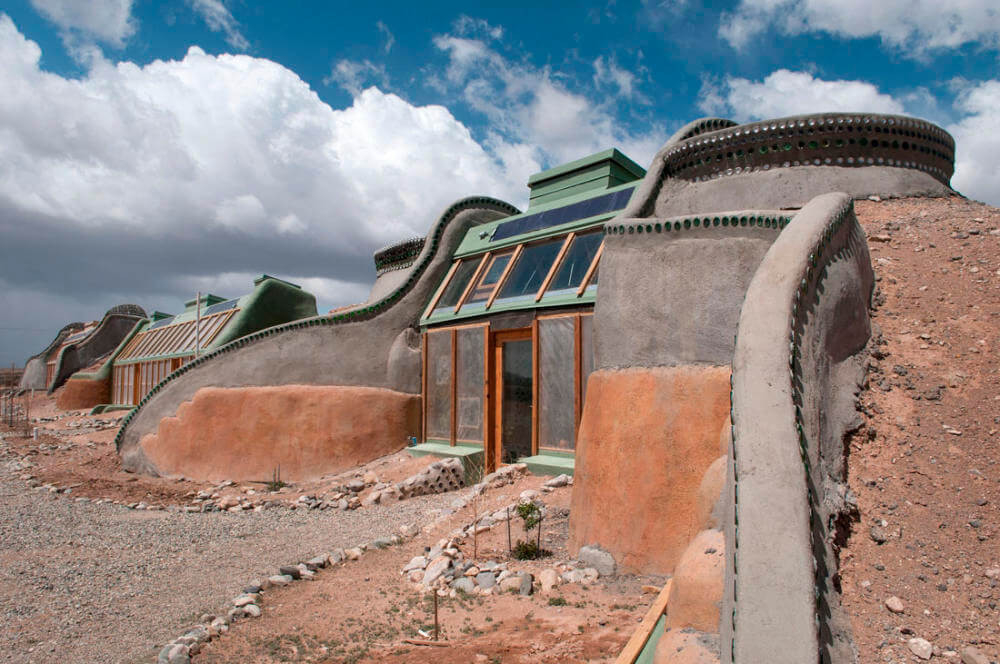

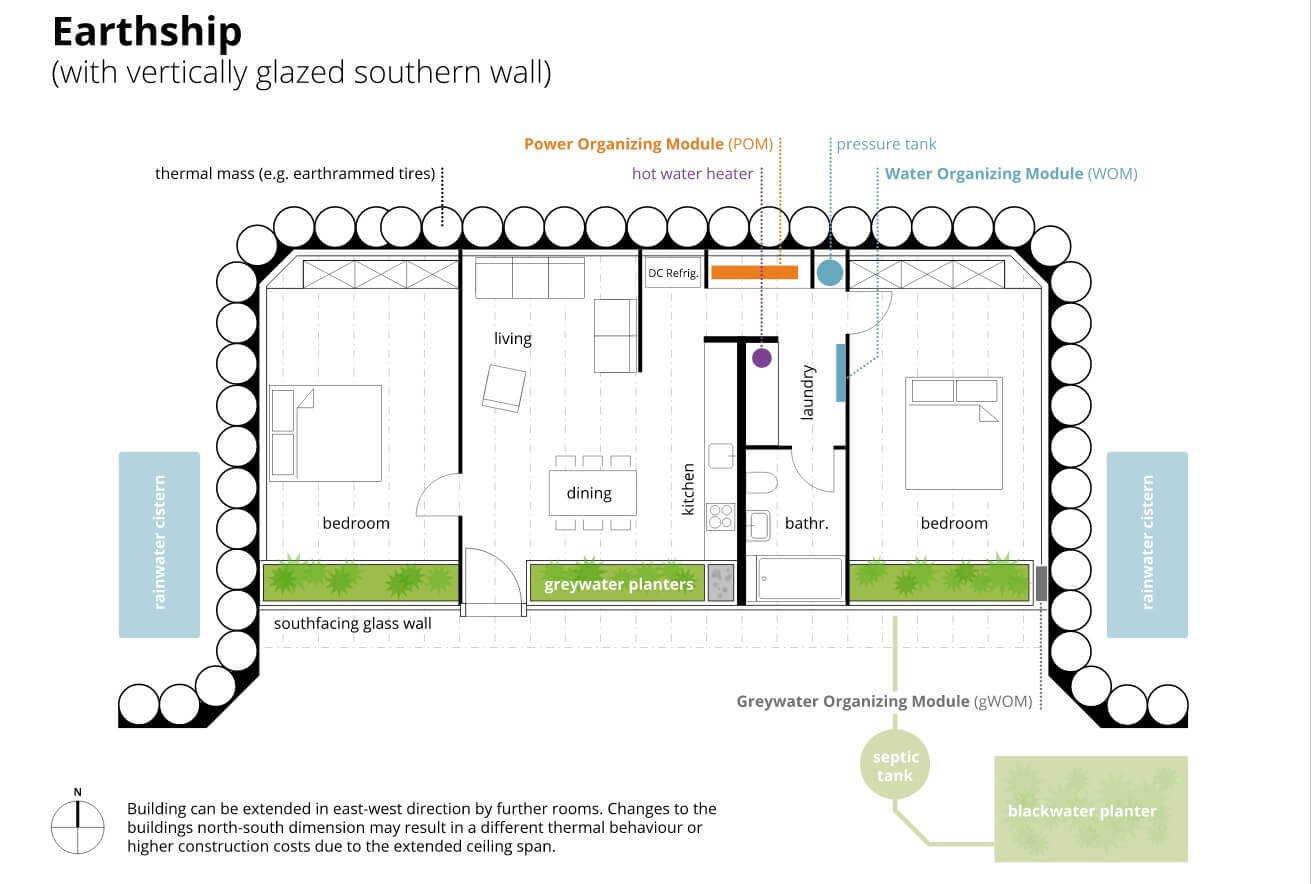

Один из главных элементов, с которым взаимодействует Земной Корабль, - это солнце. Дом располагают вдоль траектории движения солнца в зависимости от местонахождения участка. Через стёкла фасада солнечное тепло проникает в помещение, нагревая при этом термическую массу стен и пола.

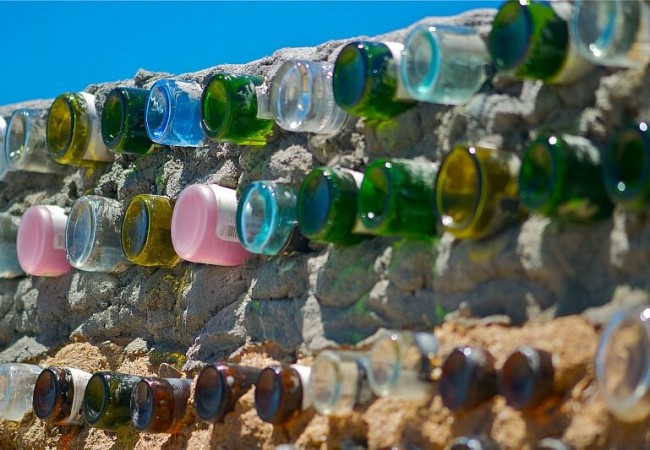

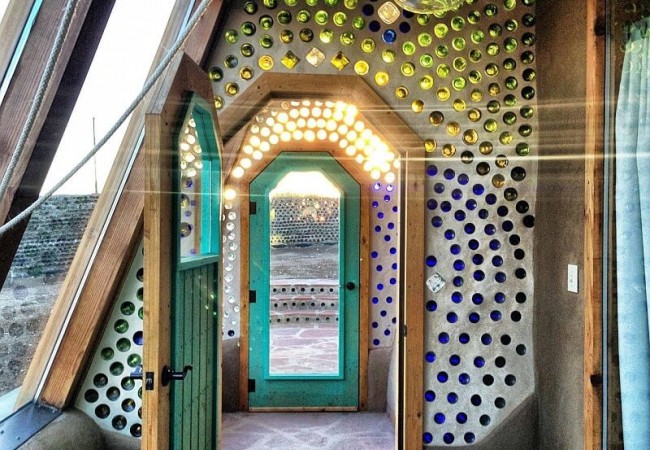

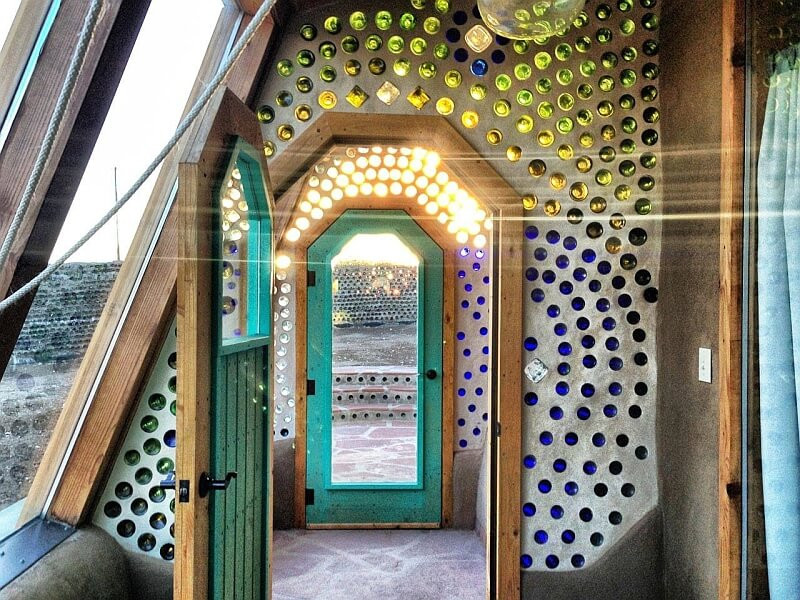

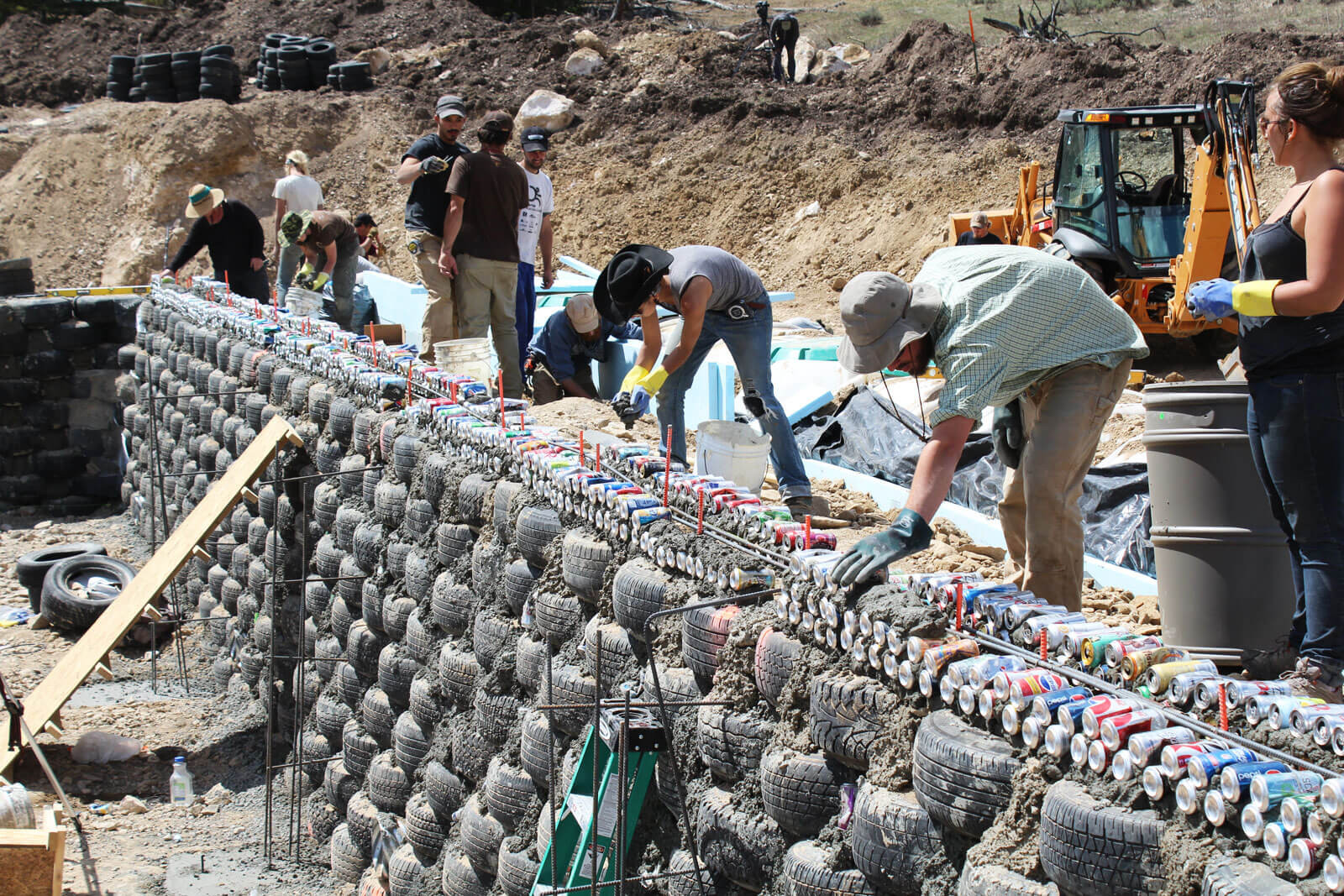

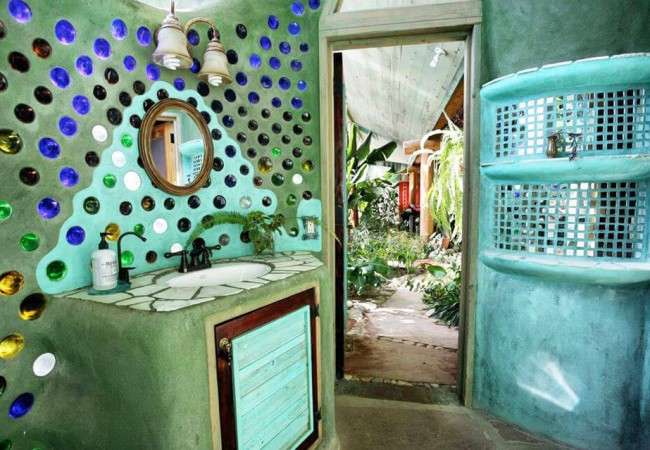

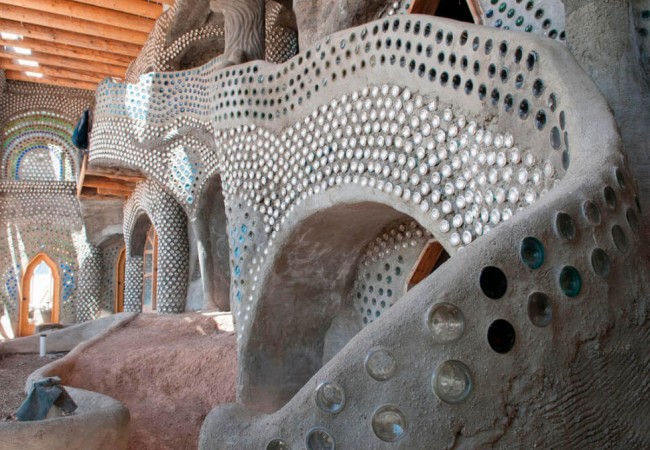

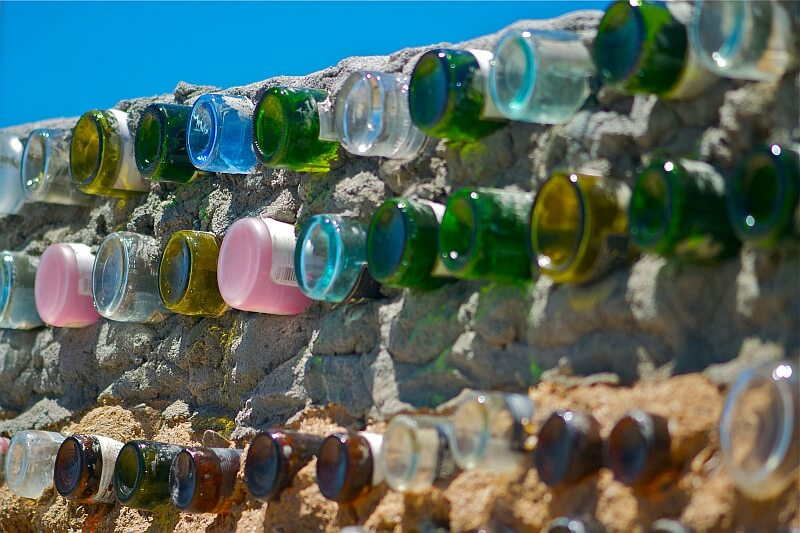

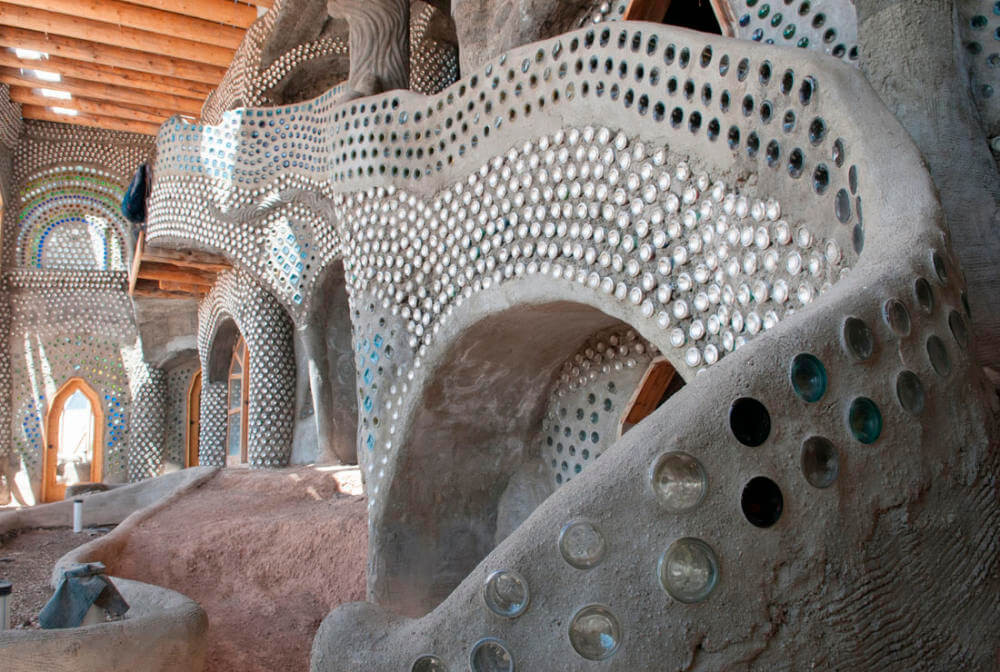

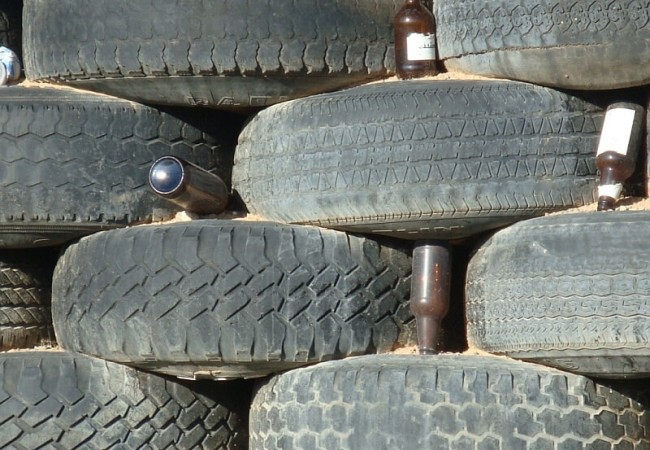

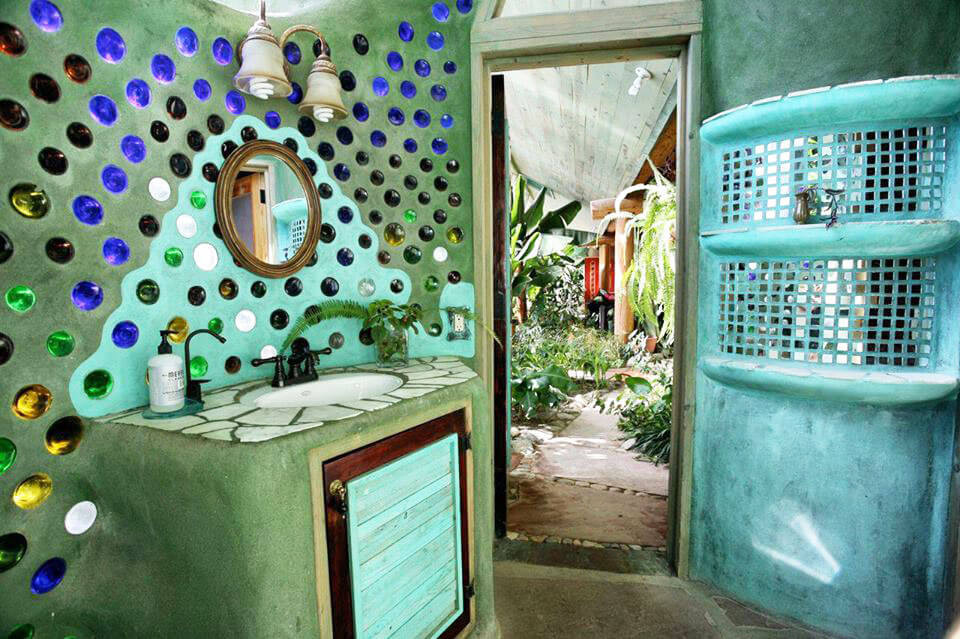

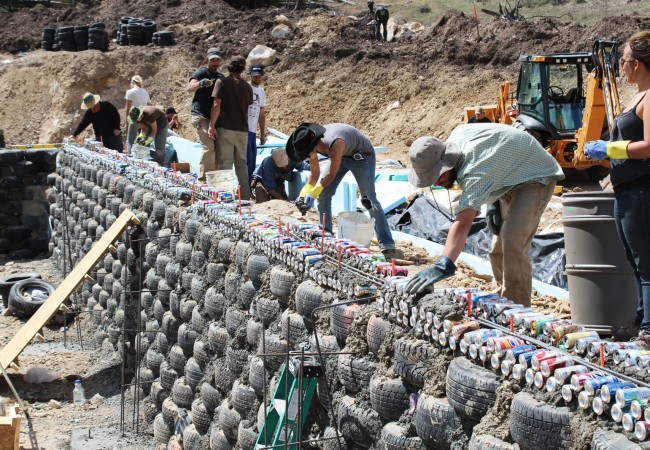

Снаружи стены часто состоят из двух рядов рециркулированных алюминиевых банок, разделенных воздушным пространством. Внутри стены сделаны из старых шин, заполненных грунтом, а открытые пространства часто заполняются переработанными алюминиевыми баллонами или бутылками. Внутри дома стены обычно покрывают гипсом или штукатуркой.

Спустя некоторое время Земной Корабль прогревается до постоянного уровня температуры (+21°С), который поддерживается в течение года.

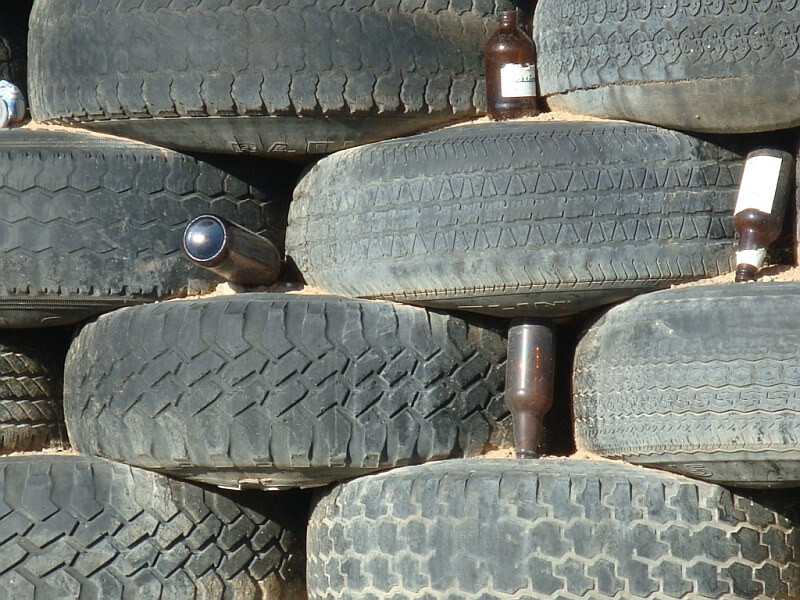

Рассмотрим в качестве примера проект Simple Survival. Это U-образный дом, размеры которого не превышают 5,5 м в ширину и 8 м в длину. С трёх сторон модуль окружён массивом стены из семи уровней покрышек. Диаметр покрышек уменьшается снизу-вверх, начиная от 235/15 в самом основании, затем 225/15 в середине и 205/15 наверху. После выкладывания стены она покрывается металлической сеткой и слоями штукатурки, а когда всё готово, сверху накладывается завершающий слой штукатурки из натуральной глины либо пигментированного цемента.

В модели Simple Survival используется купольная крыша. Для создания каркаса применяется до 10 арматурных прутков длиной 6 м, металлическая сетка с ячейками не больше чем 1,5 см в диаметре и проволока.

Чтобы охлаждать и вентилировать такую конструкцию, на крыше Корабля устанавливается люк 1,2 на 1,2 м из прочного дерева. В задней части корабля установлен канал притока воздуха. Обычно используются пластиковые трубы диаметром 10-30 см. В зимний период и в суровых климатических условиях полная вентиляция не обязательна – достаточно циркуляции воздуха через входные двери.

Электричество

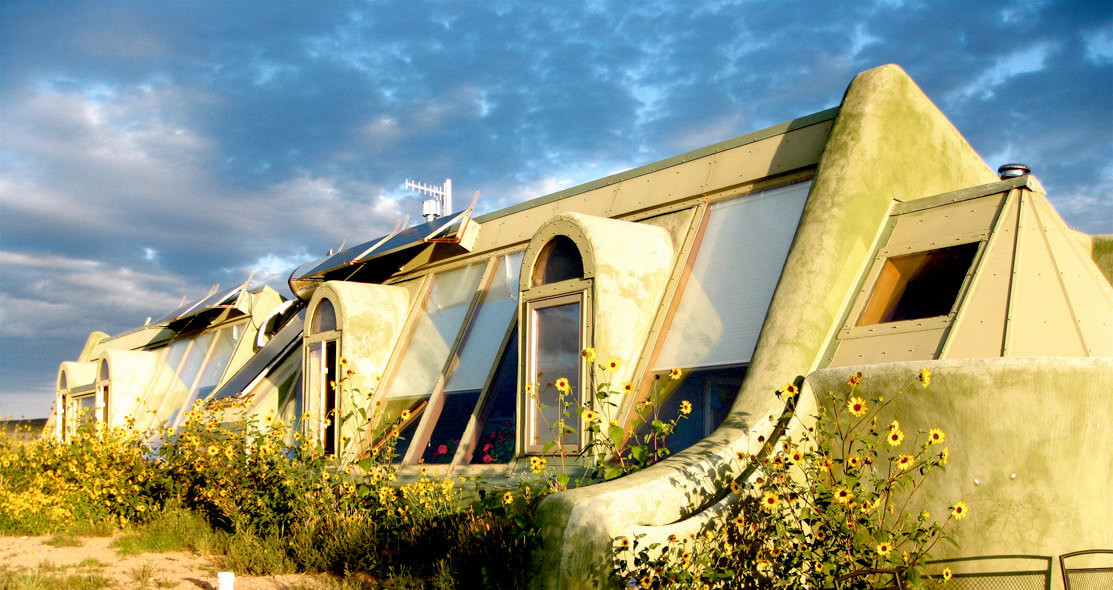

Самым распространённым видом альтернативной энергии является солнечная, вырабатываемая фотоэлектрическими панелями. Помимо них, в Земных Кораблях применяются ветряные генераторы: всё зависит от климатической зоны, в которой строится Корабль. Солнечные панели, как правило, устанавливаются на южном фасаде Корабля. Для накапливания электричества используются аккумуляторы.

Пища

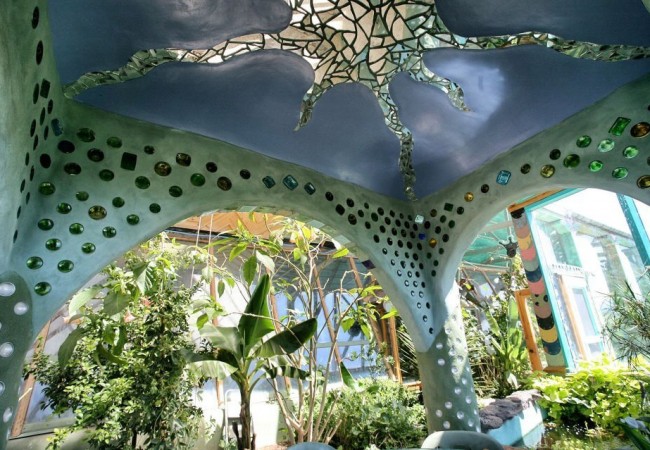

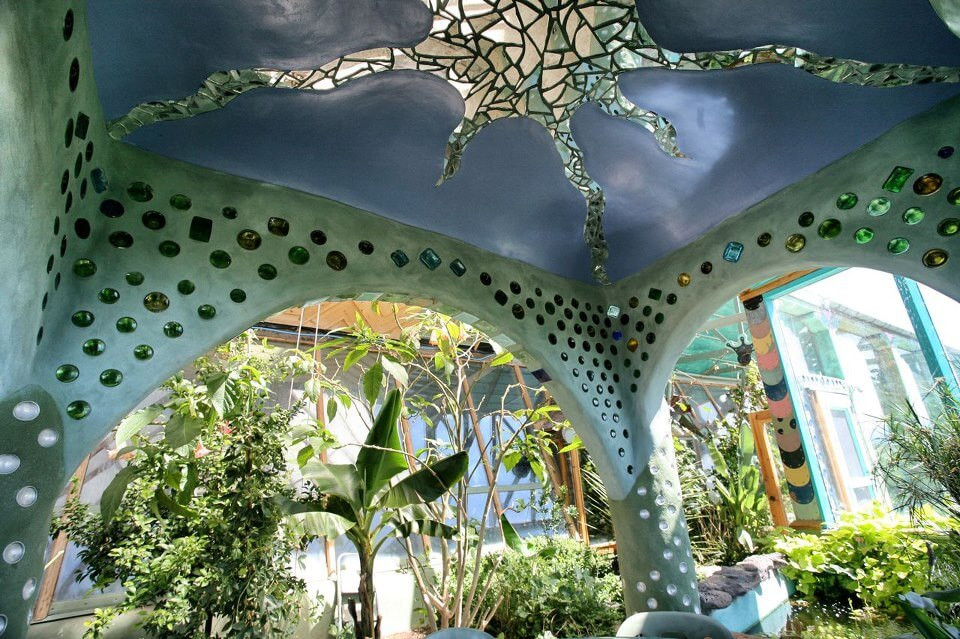

В Земном Корабле предусмотрено место для автономного производства пищи. Теплица, в которой круглый год растут съедобные растения, без сомнения, является главной чертой, отличающей этот вид биотектуры. В суровых климатических условиях используются двойные стеклянные панели по всему периметру, а в более умеренных можно применять акриловые панели для снижения стоимости. Там, где минусовая температура преобладает значительную часть года, обычно строятся двойные или даже тройные теплицы, а в тропических странах эту территорию можно оставить полностью открытой.

Теплицы служат не только для производства еды, но и участвуют в системе фильтрации воды, как было упомянуто ранее.

В Земном Корабле можно производить не только растительную пищу, но и животную. Например, вы можете установить бассейн для рыб или курятник. Полезно вспомнить принципы аквапоники – системы натуральной фильтрации воды и разведения рыбы в домашних условиях. Аквапоника насыщает воду жизненно необходимыми элементами и удобрениями для поддержания здоровой почвы для растений. Даже суровой зимой у вас в теплице будут расти бананы!

Архитектору посвящен документальный фильм Оливера Ходжа «Мечты из мусора» (Garbage Warrior).

Автор: Юлия Калабан, искусствовед

•
•
•
•
•
•
•
•
•
•
•
•
•
